KYN系列:
l 产品型号及含义
l 用途

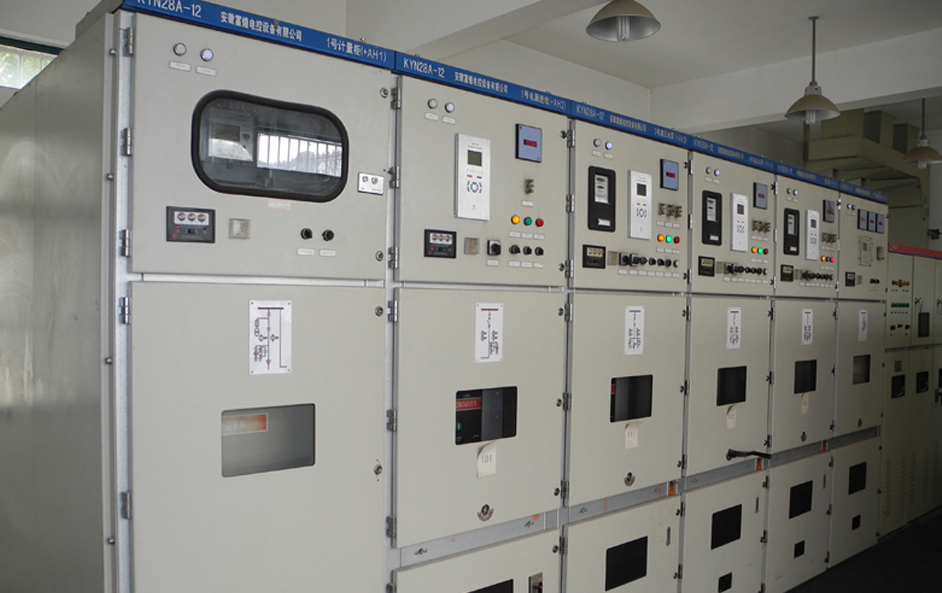

1. KYN-10户内交流金属铠装移开式开关设备（以下简称手车式柜）手车柜适用于交流50Hz额定电压3—10KV中心点不接地的单母线及单母线分段系统的户内成套配电装置，供各类型发电厂、变电站及工矿企业作为接受和分配网络电能对电路实行控制保护监测。
2. KYN-(F-C)型户内铠装双层移动开式交流金属封闭开关设备系3.6~12kV三相交流50Hz、单母线及单母线分段系统的户内成套开关设备，主要作为发电厂、变电所、冶金、造纸、石化、纺织及工矿企业的高压配电装置，可用于电动机、变压器和电容器的控制与保护。
3. KYN-12/1250-31.5户内铠装移开式交流金属封闭开关设备称开关，系3.6-12KV、三相交流50Hz单母线及单母线分段系统的成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等，实行控制保护、监测之用。本开关柜满足IEC298、GB3906等标准要求。
l 结构特点
1. KYN户内交流金属铠装移开式开关设备（以下简称手车式柜）是根据《3-35KV交流金属封闭开关设备》按IEC298《交流金属封闭开关设备和控制设备》标准设计制造，同时也能满足水电部提出的高压开关柜应具有“五防”功能的要求。
2. KYN-(F-C)型户内铠装双层移动开式交流金属封闭开关设备系KYN-(F-C)户内铠装双层移开式交流金属封闭开关设备中一部分，可与KYN-（F-C）户内铠装双层移开式交流金属封闭开关设备配套使用，构成组合式配电装置。本开关柜是一种双层铠装F-C柜，一面开关柜可容纳两台F-C手车，相当于两面单层柜的功能，而占地面积同一面单层柜差不多。为用户节省大量的占地面积及设备投资。本产品选用的真空接触器是专门为双层柜结构计的，具有结构简单、体积小、造型美观、绝缘水平高、寿命长等优点，有电保持和机械锁扣两种结构。
3. KYN-12/1250-31.5户内铠装移开式交流金属封闭开关设备,柜体为铠装式结构，采用中置式布置，分为断路室、主母线室、电缆室和继电器仪表室，为使柜体具有承受内部故障电弧的能力，除继电器室外，各功能隔室均设有排气通道和汇压窗，一次触头为捆绑式圆触头。
开关高备可按用户要求，采用前维护型结构，使设备可以靠墙安装或背靠背安装。开关设备内装有安全可靠的联锁装置，完全满足“五防”闭锁要求。
a、断路器手车在推进或拉出过程中，无法合闸；
b、断路器手车只有在试验位置或工作位置时，才能进行合、分操作而且在断路器合闸合，手车无法从工作位置拉出；
c、仅当接地开关处在分闸位置时，断路器手车才能从试验位置移至工作位置；仅当断路器手车处于试验位置或柜外时，接地开关才能进行分、合闸操作；
d、接地开关处于分闸位置时，后门无法打开；
e、手车在工作位置时，二次插头被锁定，不能被拨除。
断路器室底盘架两侧除设有供手车运动的固定导轨外，为便于对断路器进行观测与检查，在固定导轨两侧专门设有可抽出的延伸导轨，当断路器分闸后，可将两根延伸导轨拉至柜外，这样手车即可从柜内直接移至柜外的延伸导轨上。
3. KYN-12/1250-31.5户内铠装移开式交流金属封闭开关设备,柜体为铠装式结构，采用中置式布置，分为断路室、主母线室、电缆室和继电器仪表室，为使柜体具有承受内部故障电弧的能力，除继电器室外，各功能隔室均设有排气通道和汇压窗，一次触头为捆绑式圆触头。
开关高备可按用户要求，采用前维护型结构，使设备可以靠墙安装或背靠背安装。开关设备内装有安全可靠的联锁装置，完全满足“五防”闭锁要求。
a、断路器手车在推进或拉出过程中，无法合闸；
b、断路器手车只有在试验位置或工作位置时，才能进行合、分操作而且在断路器合闸合，手车无法从工作位置拉出；
c、仅当接地开关处在分闸位置时，断路器手车才能从试验位置移至工作位置；仅当断路器手车处于试验位置或柜外时，接地开关才能进行分、合闸操作；
d、接地开关处于分闸位置时，后门无法打开；
e、手车在工作位置时，二次插头被锁定，不能被拨除。
断路器室底盘架两侧除设有供手车运动的固定导轨外，为便于对断路器进行观测与检查，在固定导轨两侧专门设有可抽出的延伸导轨，当断路器分闸后，可将两根延伸导轨拉至柜外，这样手车即可从柜内直接移至柜外的延伸导轨上。
